표준:DIN125A
설명:
DIN125A 세척기, 평면 세척기 또는 평면 강철 세척기라고도 알려져 있으며, 일반적으로 강철로 만들어지며 다양한 크기와 코팅으로 제공됩니다.
세탁기는 세탁기의 크기와 성능 요구 사항을 규정한 독일 산업 표준인 DIN 125A에 적합합니다.그것은 다양한 기계 및 구조 응용 프로그램에 적합하며 주로 볼트와 견과류 사이의 균일 압력 분포를 제공하기 위해 사용됩니다.부품을 풀고 손상되는 것을 방지합니다.
DIN125 평면 세척기는 DIN125-1990 독일 표준을 가리키며, 제품 등급 A, 나선 지름 1.6 ~ 36MM, 강도 등급 140HV 및 200HV의 비각형 평면 세척기를 지정합니다.이 세척기는 M3에서 M100까지 다양한 나사 지름에 사용할 수 있습니다또한, 그것은 또한 다른 표면 처리, 평평 (Plain) 또는 젤리화 (Dacromet) 를 선택할 수 있습니다. 추가 부식 저항을 제공하기 위해.
전체적으로, DIN125A 세척기는 균일한 압력 분포를 제공하고 부품의 느슨해지고 손상되는 것을 방지하기 위해 사용되는 일반적인 고정 장치입니다.
| 소재 | 45#/40CR |
| 크기 | M3-M100 |
| 끝내 | 평면/검은/진크/HDG/다크로메트/기계적으로 진료 |
| 단단함 | HV300/HRC35-45 |
| 표기 | 사용자 정의 할 수 있습니다 |
| 적용 | 건설/풍력 터빈/철도 |
| 포장 | 카튼 + 팔레트; 우리는 당신의 요구 사항에 따라 세척기를 포장 할 수 있습니다 |
| 조건 | FOB+상하이/닝보 |
| 배달 시간 | 30~70일 |
|
크기 |
내부 지름 (min) | 내부 지름 (max) | 외부 지름 (max) | 외부 지름 (min) |
명목 크기 |
두께 (최대) |
두께 (분) |
|
3 |
3.2 | 3.38 | 7 | 6.64 | 0.5 | 0.55 | 0.45 |
| 3.5 | 3.7 | 3.88 | 8 | 7.64 | 0.5 | 0.55 | 0.45 |
| 4 | 4.3 | 4.48 | 9 | 8.64 | 0.8 | 0.9 |
0.7 |
| 5 | 5.3 | 5.48 | 10 | 9.64 | 1 | 1.1 | 0.9 |
| 6 | 6.4 | 6.62 | 12 | 11.57 | 1.6 | 1.8 | 1.4 |
| 7 | 7.4 | 7.62 | 14 | 13.57 | 1.6 | 1.8 | 1.4 |
| 8 | 8.4 | 8.62 | 16 | 15.57 | 1.6 | 1.8 | 1.4 |
| 10 | 10.5 | 10.77 | 20 | 19.48 | 2 | 2.2 | 1.8 |
| 12 | 13 | 13.27 | 24 | 23.48 | 2.5 | 2.7 | 2.3 |
| 14 | 15 | 15.27 | 28 | 27.48 | 2.5 | 2.7 | 2.3 |
| 16 | 17 | 17.27 | 30 | 29.48 | 3 | 3.3 | 2.7 |
| 18 | 19 | 19.33 | 34 | 33.38 | 3 | 3.3 | 2.7 |
| 20 | 21 | 21.33 | 37 | 36.38 | 3 | 3.3 | 2.7 |
| 22 | 23 | 23.33 | 39 | 38.38 | 3 | 3.3 | 2.7 |
| 24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 |
| 26 | 27 | 27.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 27 | 28 | 28.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 28 | 29 | 29.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 30 | 31 | 31.39 | 56 | 55.26 | 4 | 4.3 | 3.7 |
| 32 | 33 | 33.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 33 | 34 | 34.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 35 | 36 | 36.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 36 | 37 | 37.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 38 | 39 | 39.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 39 | 40 | 40.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 40 | 41 | 41.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 42 | 43 | 43.62 | 78 | 76.8 | 7 | 8 | 6 |
| 45 | 46 | 46.62 | 85 | 83.6 | 7 | 8 | 6 |
| 48 | 50 | 50.62 | 92 | 90.6 | 8 | 9 | 7 |
| 50 | 52 | 52.74 | 92 | 90.6 | 8 | 9 | 7 |
| 52 | 54 | 54.74 | 98 | 96.6 | 8 | 9 | 7 |
| 55 | 57 | 57.74 | 105 | 103.6 | 9 | 10 | 8 |
| 56 | 58 | 58.74 | 105 | 103.6 | 9 | 10 | 8 |
| 58 | 60 | 60.74 | 110 | 108.6 | 9 | 10 | 8 |
| 60 | 62 | 62.74 | 110 | 108.6 | 9 | 10 | 8 |
| 64 | 66 | 66.74 | 115 | 113.6 | 9 | 10 | 8 |
| 68 | 70 | 70.74 | 120 | 118.6 | 10 | 11 | 9 |
| 72 | 74 | 74.74 | 125 | 123.4 | 10 | 11 | 9 |
| 76 | 78 | 78.74 | 135 | 133.4 | 10 | 11 | 9 |
| 80 | 82 | 82.87 | 140 | 138.4 | 12 | 13.2 | 10.8 |
| 85 | 87 | 87.87 | 145 | 143.4 | 12 | 13.2 | 10.8 |
| 90 | 93 | 93.87 | 160 | 158.4 | 12 | 13.2 | 10.8 |
| 95 | 98 | 98.87 | 165 | 163.4 | 12 | 13.2 | 10.8 |

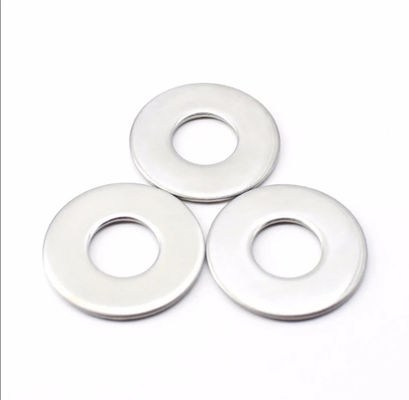

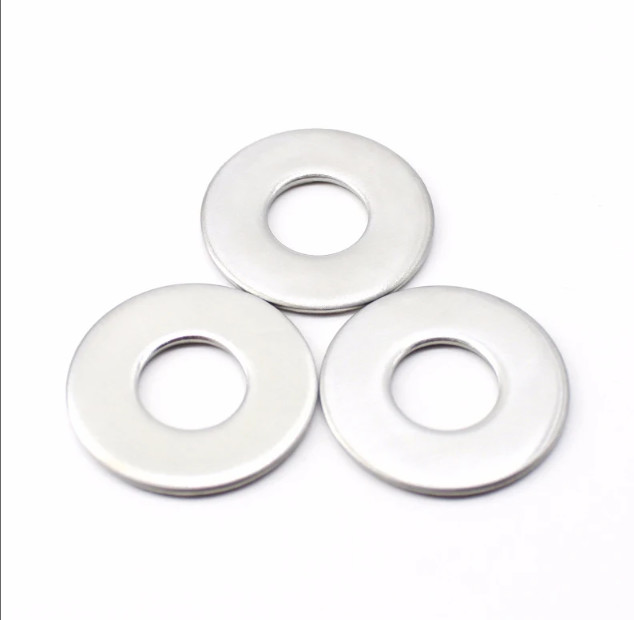

평면 세척기의 제품 사진
